Конфигуратор насосных станций

Уважаемые потребители!

ЗАО «ПО «Спецавтоматика» разработало новый программный продукт «Конфигуратор насосных станций», необходимый для расчета и подбора модульной пожарной насосной установки (МПНУ).

Основные возможности:

  • Подбирает МПНУ с учетом гидропотерь;
  • Позволяет увидеть габариты установки;
  • Выводит график характеристики насоса;
  • Формирует коммерческое предложение;
  • Позволяет выбрать модуль узлов управления (МУУ);
  • Подбирает шкафы управления для МПНУ и МУУ из стандартных (сертифицированных);
  • Выводит гидравлическую схему установки.

По возникшим вопросам обращаться: ist3@sa-biysk.ru.

Краткое руководство по работе с программой

Главное окно программы представлено на рисунке 1. Доступен ввод двух параметров: напор насосной установки и расход насосной установки.

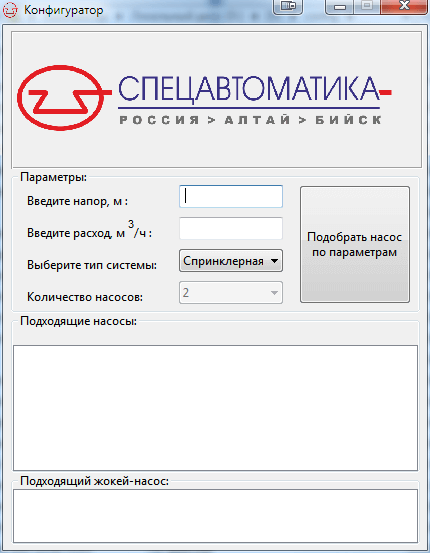

Конфигуратор наcосных станций. Внешний вид программы.
Рисунок 1 - Внешний вид главного окна программы

После ввода необходимых Вам параметров необходимо нажать кнопку «Подобрать насос по параметрам». В поле «Подходящие насосы» будут отображены насосы, которые удовлетворяют вашим параметрам. В поле подходящий жокей-насос будет показан подобранный для ваших параметров насос (рисунок 2).

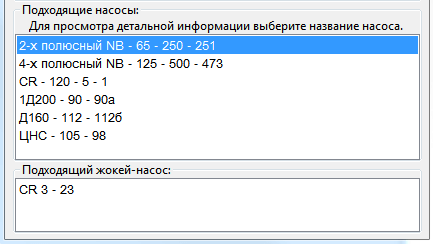

Конфигуратор наcосных станций. Подобранные насосы.
Рисунок 2 - Подобранные насосы для введенных параметров (напор - 70 метров, расход - 130)

Для просмотра полных характеристик насосной установки в состав которой входит насос необходимо два раза щелкнуть мышью на названии насоса (рисунок 3).

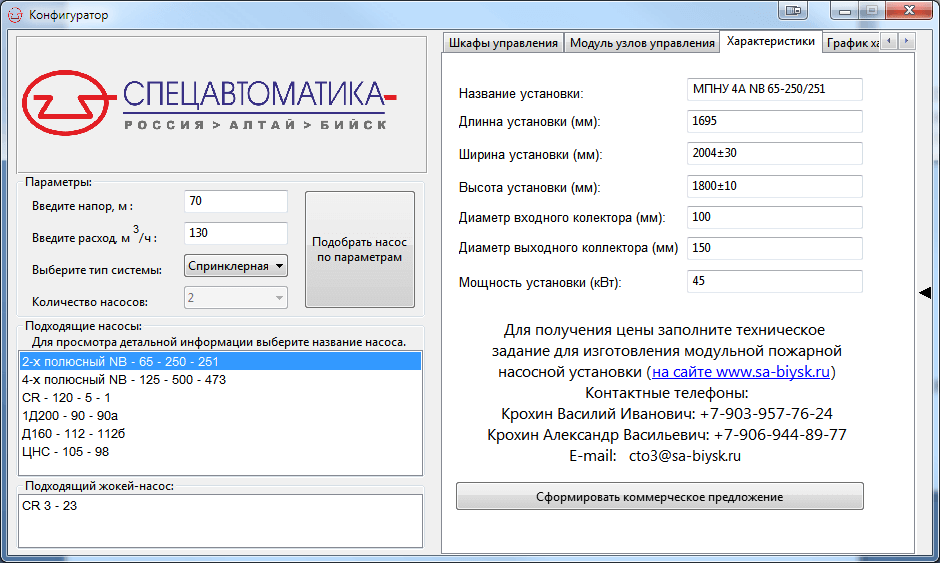

Конфигуратор наcосных станций. Вкладка характеристик насосной установки.
Рисунок 3 - Вкладка характеристик насосной установки

Для просмотра графика характеристик насоса необходимо выбрать соответствующую вкладку (рисунок 4).

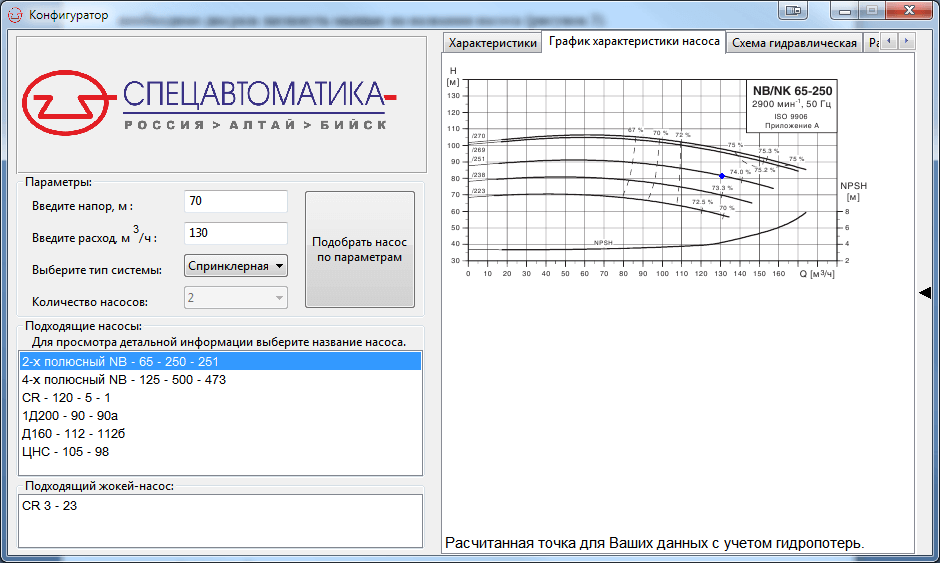

Конфигуратор наcосных станций. График характеристики насоса.
Рисунок 4 - Вкладка «График характеристики насоса»

Для просмотра гидравлической схемы необходимо выбрать соответствующую вкладку. При наведении курсора на элементы схемы внизу окна будут отображаться названия соответствующих элементов (рисунок 5).

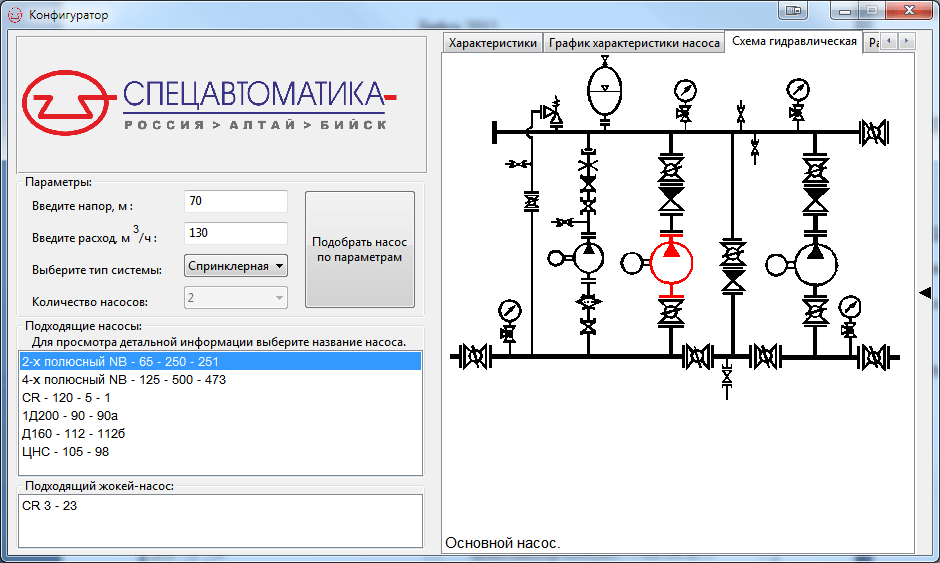

Конфигуратор наcосных станций. Схема гидравлическая.
Рисунок 5 - Схема гидравлическая с выделенным элементом

Для просмотра размеров насосной установки необходимо выбрать соответствующую вкладку. При наведении на размер на схеме будет выделена надпись, соответствующая этому размеру. При наведении на надпись размера будет выделен соответствующий размер (рисунок 6).

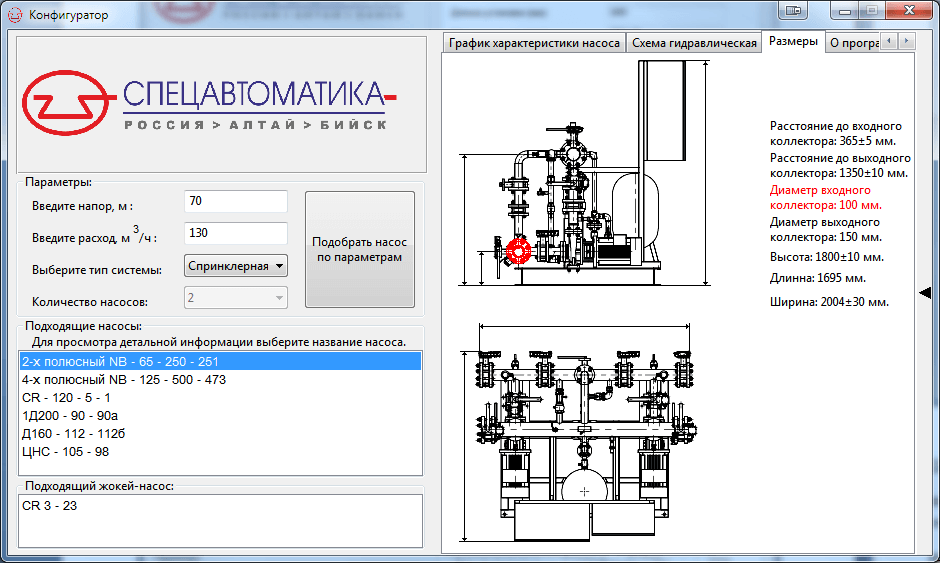

Конфигуратор наcосных станций. Размеры.
Рисунок 6 - Вкладка «Размеры» с выделенным элементом.

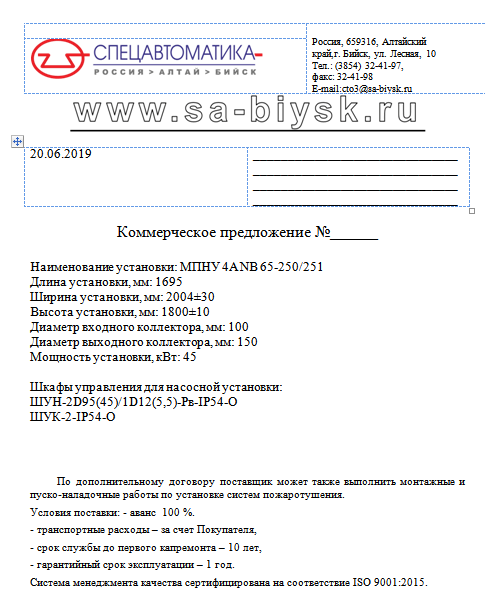

Программа позволяет сгенерировать коммерческое предложение. Для этого необходимо нажать кнопку «Сформировать коммерческое предложение» на вкладке характеристики. Пример сгенерированного коммерческого предложения представлен на рисунке 7.

Конфигуратор наcосных станций. Коммерческое предложение.
Рисунок 7 - Пример сгенерированного программой коммерческого предложения

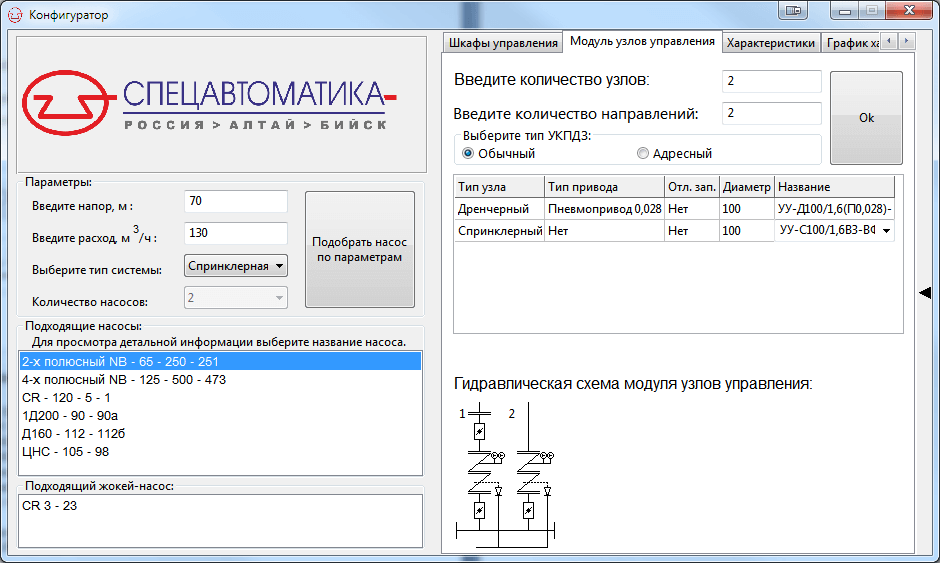

На рисунке 8 показано окно для выбора модуля узлов управления. Для подбора модуля необходимо ввести количество узлов управления и нажать кнопку «ОК». После нажатия на кнопку в таблице появится необходимое количество строк значение которых необходимо выбрать из выпадающего списка. Строки таблицы необходимо заполнять слева направо, так как выбранные данные служат фильтрами для следующих выпадающих списков.

Конфигуратор наcосных станций. Выбор модуля узлов управления.
Рисунок 8 - Окно выбора модуля узлов управления

На рисунке 9 представлено окно подбора шкафов управления. Программа автоматически подбирает шкафы управления по заданным параметрам.

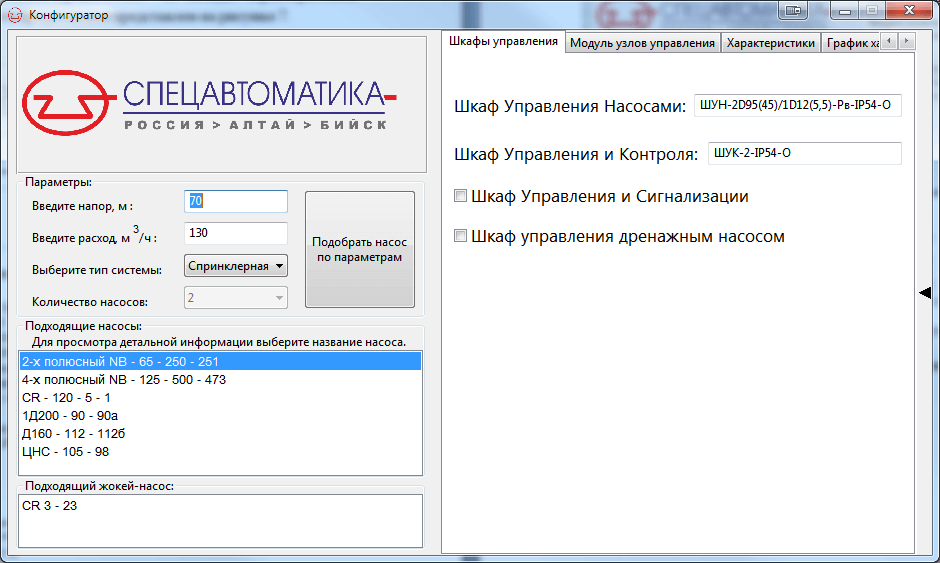

Конфигуратор наcосных станций. Подбор шкафов управления.
Рисунок 9 - Окно подбора шкафов управления

Если программе не удалось подобрать шкаф управления насосами (слишком большая мощность насосов), то окно программы будет выглядеть следующим образом (рисунок 10).

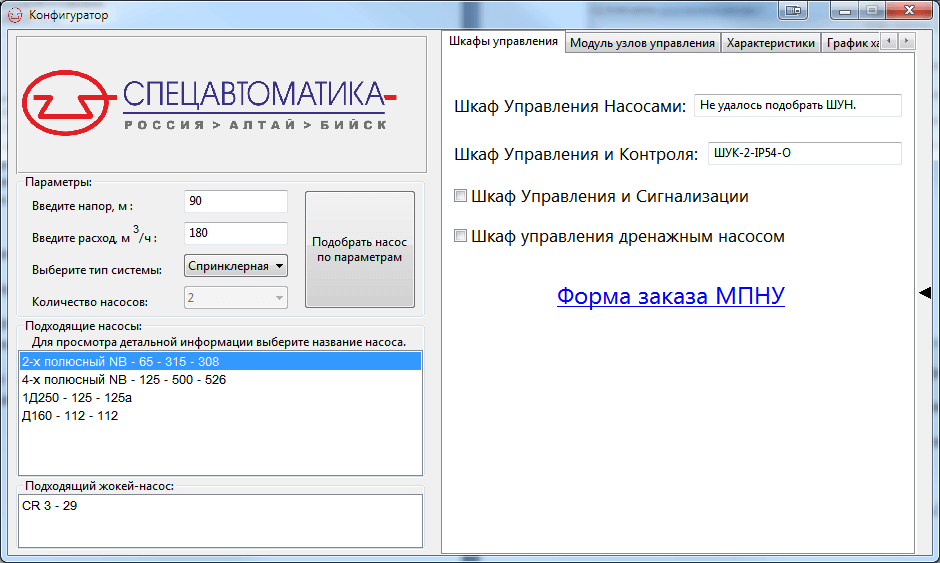

Конфигуратор наcосных станций. Форма заказа МПНУ.
Рисунок 10 - Окно программы, если не удалось подобрать ШУН

Нажав на ссылку «Форма заказа МПНУ», откроется форма на сайте, которую необходимо заполнить.
