Узел управления спринклерный водозаполненный "Прямоточный"
Узел управления спринклерный водозаполненный предназначен для работы в спринклерных установках водяного и пенного пожаротушения; осуществляет подачу огнетушащей жидкости в стационарных автоматических установках; выдает сигналы о своем срабатывании и для включения пожарного насоса.
УУ соответствует климатическому исполнению О категории размещения 4 для работы с нижним предельным значением температуры плюс 4 °C по ГОСТ 15150–69.

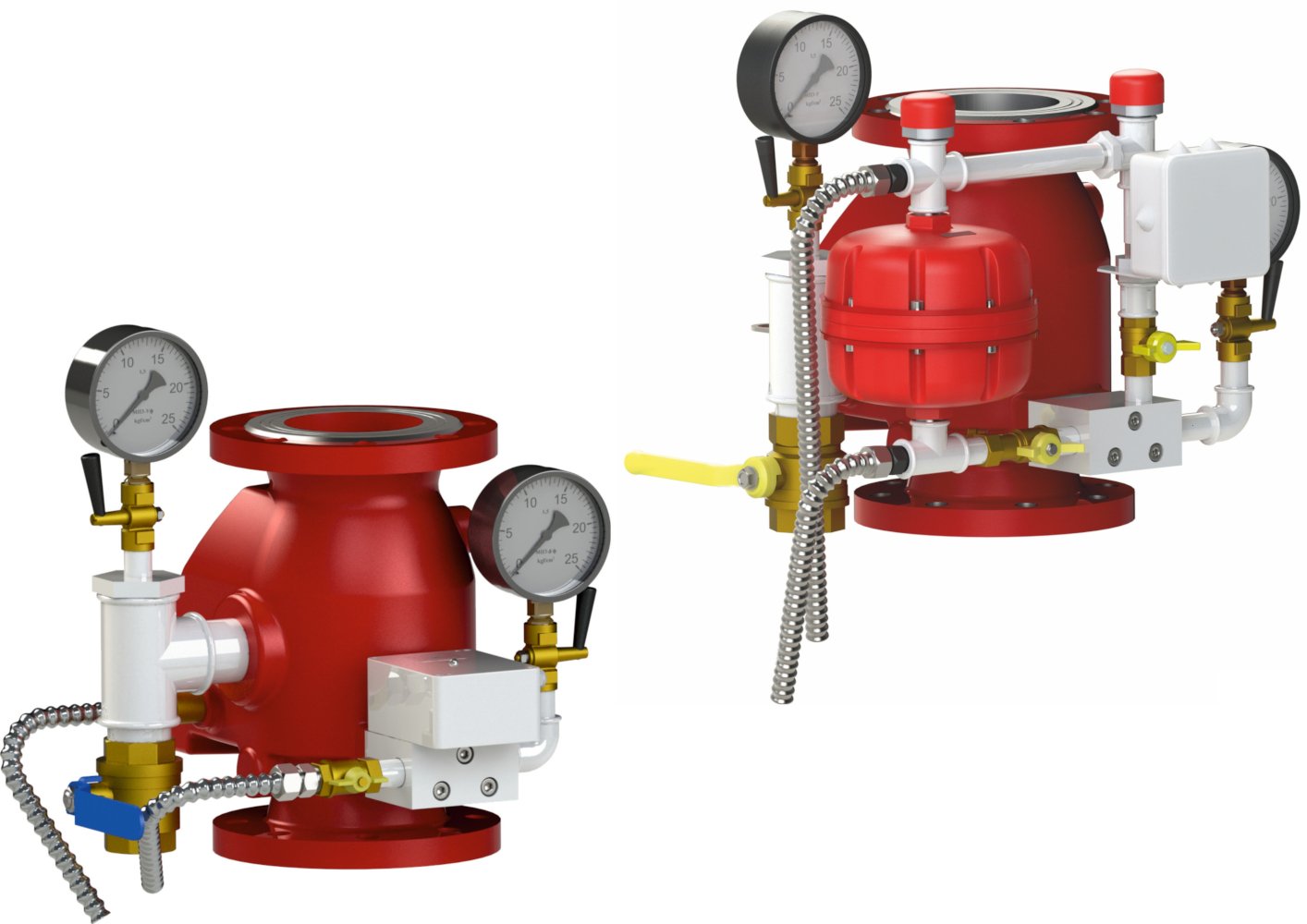

Узел управления спринклерный водозаполненный «Прямоточный» выпускается двух видов:
- с устройством задержки сигнала о срабатывании (0, 4, 8, 12 и 16 с);
- с камерой задержки сигнала о срабатывании (11±2,2 с).
Пример обозначения узла управления спринклерного водозаполненного с номинальным диаметром DN100:
- с устройством задержки: УУ-С100/1,6В-ВФ.О4-«Прямоточный - 100»;
- с камерой задержки (исполнение -01): УУ-С100/1,6В-ВФ.О4-01-«Прямоточный - 100».
На видео представлен принцип работы узла управления в составе установок пожаротушения.
Монтаж узла управления осуществляется по схемам, приведенным в руководстве по эксплуатации.
Исполнение с устройством задержки сигнала о срабатывании
Исполнение с камерой задержки сигнала о срабатывании
УУ поставляется в собранном виде, но имеет демонтированные комплектующие элементы, которые уложены отдельно.
Принцип работы
При срабатывании спринклерного оросителя давление в распределительном трубопроводе и в полости над затвором снижается, жидкость под избыточным давлением во входной полости клапана открывает затвор, и часть ее по кольцевой канавке седла под давлением поступает в сигнальное отверстие и по трубопроводу стекает в дренаж. На пути стока жидкости в трубопроводе установлен компенсатор, создающий дополнительное сопротивление жидкости и обеспечивающий необходимое давление для срабатывания сигнализаторов давления. Сигнализаторы давления выдают сигналы для управления насосом и на пульт центрального наблюдения, узел управления переходит в рабочий режим.
Преимущества
- Исключение выдачи ложных сигналов при резких колебаниях давления в системе водоснабжения.
- Выдача сигнала для управления насосом и на пульт центрального наблюдения.
- Обслуживание УУ без необходимости демонтажа из системы пожаротушения.
- Новые современные материалы и технологии.
Для монтажа узла управления рекомендуем приобрести комплект крепежных деталей.
| документация | дата изменения | размер | формат |
|---|---|---|---|
12.11.2024 | 1949 Кб | pdf | |
04.07.2022 | 142 Кб | pdf | |
25.10.2021 | 1981 Кб | pdf | |
29.01.2021 | 610 Кб | pdf | |
02.02.2016 | 3415 Кб | pdf | |
29.05.2024 | 1264 Кб | pdf | |
26.10.2021 | 18538 Кб | 7z | |
04.12.2023 | 10091 Кб | 7z | |
26.10.2021 | 52402 Кб | 7z | |
26.10.2021 | 1197 Кб | 7z |
| Размер и вес | ||||
|---|---|---|---|---|
| DN | DN65 | DN80 | DN100 | DN150 |
| Габаритные размеры упаковки LxBxH, мм, не более | 685x600x535 | 785x635x650 | ||
| Масса УУ «Прямоточный» с упаковкой, кг, не более | 43 | 48 | 53 | 90 |
| Наименование | Монтажное Положение | Тип Системы | Исполнение | Номинальный Диаметр | Рабочее Положение | Цена с НДС, руб. | |
| Узел управления спринклерный водозаполненный УУ-С65/1,6В-ВФ.О4-"Прямоточный-65" | Прямоточный | Спринклерная водозаполненная | С устройством задержки, время задержки сигнала - 4, 8, 12, 16 с | DN 65 | Вертикальное, фланцевый |
56989 |
|
| Узел управления спринклерный водозаполненный УУ-С80/1,6В-ВФ.О4-"Прямоточный-80" | Прямоточный | Спринклерная водозаполненная | С устройством задержки, время задержки сигнала - 4, 8, 12, 16 с | DN 80 | Вертикальное, фланцевый |
56989 |
|
| Узел управления спринклерный водозаполненный УУ-С100/1,6В-ВФ.О4-"Прямоточный-100" | Прямоточный | Спринклерная водозаполненная | С устройством задержки, время задержки сигнала - 4, 8, 12, 16 с | DN 100 | Вертикальное, фланцевый |
62700 |
|
| Узел управления спринклерный водозаполненный УУ-С150/1,6В-ВФ.О4-"Прямоточный-150" | Прямоточный | Спринклерная водозаполненная | С устройством задержки, время задержки сигнала - 4, 8, 12, 16 с | DN 150 | Вертикальное, фланцевый |
75500 |
|
| Узел управления спринклерный водозаполненный УУ-С65/1,6В-ВФ.О4-01-"Прямоточный-65" (с камерой задержки) | Прямоточный | Спринклерная водозаполненная | С камерой задержки, время задержки сигнала - 11 с | DN 65 | Вертикальное, фланцевый |
62885 |
|
| Узел управления спринклерный водозаполненный УУ-С80/1,6В-ВФ.О4-01-"Прямоточный-80" (с камерой задержки) | Прямоточный | Спринклерная водозаполненная | С камерой задержки, время задержки сигнала - 11 с | DN 80 | Вертикальное, фланцевый |
62885 |
|
| Узел управления спринклерный водозаполненный УУ-С100/1,6В-ВФ.О4-01-"Прямоточный-100" (с камерой задержки) | Прямоточный | Спринклерная водозаполненная | С камерой задержки, время задержки сигнала - 11 с | DN 100 | Вертикальное, фланцевый |
66000 |
|
| Узел управления спринклерный водозаполненный УУ-С150/1,6В-ВФ.О4-01-"Прямоточный-150" (с камерой задержки) | Прямоточный | Спринклерная водозаполненная | С камерой задержки, время задержки сигнала - 11 с | DN 150 | Вертикальное, фланцевый |
79700 |
|
