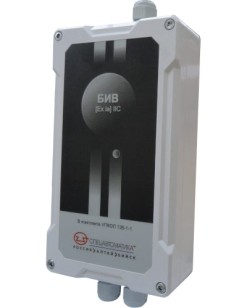

Блок БИВ v6 УПКОП 135-1-1

Блок БИВ v6 УПКОП 135-1-1

Устройство УПКОП135-1-1 предназначено для подключения к приборам приемно-контрольным охранно-пожарным, обеспечивает:

  • контроль и перезапрос состояния одного искробезопасного шлейфа пожарной и (или) охранной сигнализации (ШСia) с контактными и бесконтактными токопотребляющими извещателями;
  • выдачу тревожных извещений в шлейф сигнализации ППКОП в случае неисправности, вскрытия корпуса либо срабатывания извещателей в искробезопасной цепи.

УПКОП 135-1-1 состоит из блока интерфейсного взрывозащищенного (БИВ) и элемента выносного (ЭВ).

БИВ предназначен для установки только вне взрывоопасных зон, выполняет интерфейсную гальваническую развязку искробезопасных цепей от цепей общего исполнения, обеспечивает контроль искробезопасного шлейфа пожарной и (или) охранной сигнализации, с включенными в него пожарными и (или) охранными извещателями и (или) элементом выносным с уровнем взрывозащиты "iа" по ГОСТ22782.5-78, для взрывозащищенного электрооборудования группы II, подгруппы IIС по ГОСТ12.2.020-76, ГОСТ22782.5-78 и имеет маркировку взрывозащиты: БИВ ЕхiаIIС В КОМПЛЕКТЕ УПКОП135-1-1.


Технические характеристики

  • Напряжение питания 8-30 В;
  • Потребляемая мощность в дежурном режиме и режиме «Тревога» не более 0,5 Вт;
  • Потребляемый ток в дежурном режиме и в режиме «Тревога» не более 40 мА. При питании 12 В потребляемый ток не более 30 мА, при питании 24 В - не более 15 мА;
  • Напряжение в искробезопасном шлейфе в дежурном режиме 13,7±1 В, ток - 2,44±0,4 мА;
  • Значения электрических параметров искробезопасности цепи ШС "ia":

- максимальная мощность (Ро) - не более 0,35 Вт;

- максимальное выходное напряжение (Uо) - не более 18,9 В;

- максимальный выходной ток (Iо) - не более 49 мА.;

- общая суммарная емкость шлейфа (Сшсia) - не более 0,1 мкФ;

- общая суммарная индуктивность шлейфа (Lшсia) - не более 2 мГн.

  • Степень защиты оболочкой IP41.

Преимущества

  • Трансляция команды сброса шлейфа ППКОП в искробезопасный шлейф;
  • Возможность адаптации под тип ППКОП и условия работы:

– выбор типа шлейфа (универсальный, на уменьшение сопротивления, на увеличение сопротивления);

– возможность изменения длительности сброса по шлейфу для токопотребляющих извещателей (для восстановления в исходное состояние и проверки ложных срабатываний);

– возможность выбора времени интегрирования сигнала от извещателей (для повышения помехоустойчивости).

  • Совместимость по искробезопасным параметрам с большинством изделий - Uо=18,9 В, Iо=49 мА.
документация дата изменения размер формат
18.10.2016
1100 Кб
pdf
30.04.2015
1325 Кб
pdf
27.09.2018
1496 Кб
pdf
14.01.2016
345 Кб
pdf
02.11.2017
172 Кб
pdf
15.06.2017
69 Кб
pdf
15.06.2017
68 Кб
pdf
13.03.2015
307 Кб
dwg
Наименование Кратность упаковки
Блок интерфейсный взрывозащищенный БИВ v6 (Exia)IIC в комплекте УПКОП 135-1-1 10
Наименование Цена, руб.
Блок интерфейсный взрывозащищенный БИВ v6 (Exia)IIC в комплекте УПКОП 135-1-1

4000
