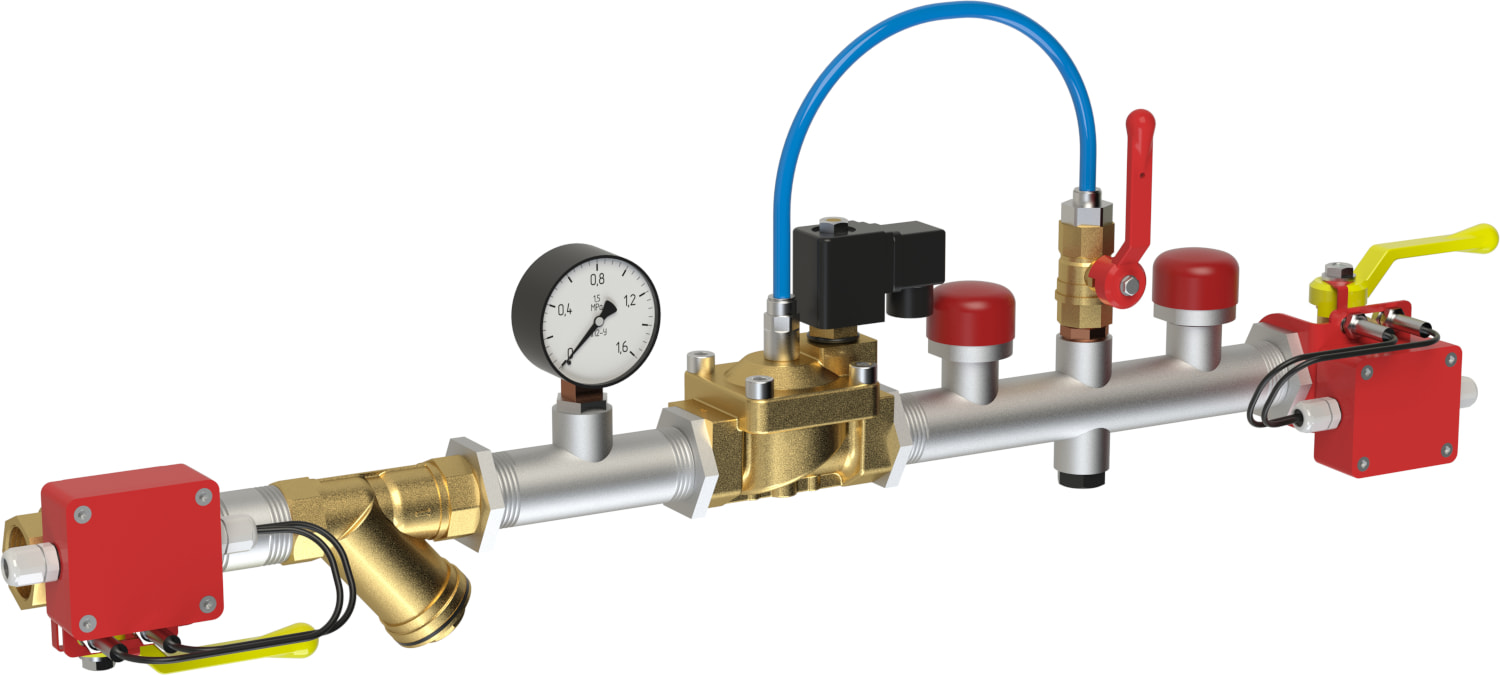

Узел управления дренчерный "Малорасходный"
Расчет параметров автоматических установок пожаротушения
Узел управления дренчерный с электроприводом "Малорасходный" применяется в дренчерных установках водяного и пенного пожаротушения.
Применяется для управления функционально связанных дренчерных водяных завес, а также для управления завесами малой ширины в составе спринклерных систем.
Конструкция УУ оснащена кранами шаровыми с устройствами контроля положения запорной арматуры УКПЗА v1.
Преимущества
- Выдача сигнала для управления насосом и на пульт центрального наблюдения;
- Обслуживание УУ без необходимости демонтажа из системы пожаротушения.
| документация | дата изменения | размер | формат |
|---|---|---|---|
08.12.2025 | 220 Кб | pdf | |
26.12.2025 | 166 Кб | pdf | |
04.07.2022 | 1611 Кб | pdf | |
25.10.2021 | 1981 Кб | pdf | |
27.02.2026 | 524 Кб | pdf | |
14.09.2026 | 220 Кб | pdf | |
18.05.2026 | 1586 Кб | pdf | |
13.10.2026 | 287175 Кб | zip | |
13.10.2026 | 5936 Кб | 7z | |
13.10.2026 | 13616 Кб | 7z | |
26.10.2021 | 531 Кб | 7z | |
18.09.2026 | 27247 Кб | zip |
Внимание! Для интегрирования изделия в проект предлагаем использовать базу данных BIM-моделей для nanoCAD.
| Размер и вес | ||||
|---|---|---|---|---|
| DN | DN25 | DN32 | DN40 | DN50 |
| Габаритные размеры упаковки LxBxH, мм, не более | 900x380x210 | |||
| Масса УУ «Малорасходный» с упаковкой, кг, не более | 13 | 15 | 16 | 19 |
| Наименование | Монтажное Положение | Тип Системы | Исполнение | Номинальный Диаметр | Рабочее Положение | Номинальное Напряжение Питания | Цена с НДС, руб. | |
| Узел управления дренчерный с электроприводом "Малорасходный" УУ-Д25/1,2(Э24)-ГМ.О4 | Горизонтальное | Дренчерная | С электроприводом "Малорасходный" | DN 25 | Горизонтальное, муфтовый | 24 |
66330 |
|
| Узел управления дренчерный с электроприводом "Малорасходный" УУ-Д32/1,2(Э24)-ГМ.О4 | Горизонтальное | Дренчерная | С электроприводом "Малорасходный" | DN 32 | Горизонтальное, муфтовый | 24 |
68310 |
|
| Узел управления дренчерный с электроприводом "Малорасходный" УУ-Д40/1,2(Э24)-ГМ.О4 | Горизонтальное | Дренчерная | С электроприводом "Малорасходный" | DN 40 | Горизонтальное, муфтовый | 24 |
70290 |
|
| Узел управления дренчерный с электроприводом "Малорасходный" УУ-Д50/1,2(Э24)-ГМ.04 | Горизонтальное | Дренчерная | С электроприводом "Малорасходный" | DN 50 | Горизонтальное, муфтовый | 24 |
72160 |
|
