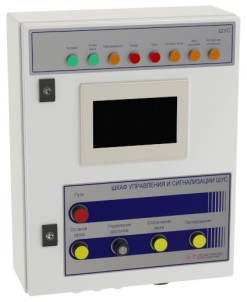

Шкаф управления и сигнализации ШУС

Предназначен для дистанционного управления и отображения информации о состоянии модульной пожарной насосной установки совместно со шкафом управления и контроля ШУК и шкафом управления насосами ШУН. Передача данных между шкафами осуществляется посредством интерфейса RS-485 с использованием открытого протокола MODBUS RTU.

ШУС устанавливается в диспетчерской или на пожарном посту, рассчитан на круглосуточный режим работы и обеспечивает:

- контроль и управление исполнительными устройствами адресной системы (дистанционный запуск, блокировка автоматики, сброс и восстановление параметров установки) с помощью сенсорной цифровой панели оператора и единичных кнопочных переключателей;

- отображение информации о состоянии модульной пожарной установки на цифровой панели оператора и с помощью единичных индикаторов (о наличии напряжения на основном и резервном вводах, об исправности, о потере связи по адресной линии, о целостности пусковых цепей (на обрыв) основного и резервного насосов, жокей-насоса, о работе насосов во время пуска, о положении дисковых затворов (раздельный контроль «Открыто»/«Закрыто»), о наличии воды на питающих трубопроводах, о значении гидравлического давления на входных и выходном коллекторах насосной установки);

- возможность настройки задержки пуска, времени перехода на запуск резервного насоса установки;

- отображение  информации о состоянии  адресных  сигнализаторов  потока  жидкости «Стрим», подключенных к ШУК;

- отображение информации о состоянии узлов управления и затворах, установленных перед ними;

- отображение информации о состоянии дренажного насоса, при наличии шкафа управления дренажным насосом ШУДН;

- отображение информации о состоянии затворов, подключенных к шкафу управления электрозадвижками ШУЗ;

- возможность отключения звукового оповещения без снятия сигнала о пожаре, пуске или неисправности;

- передачу во внешние цепи сигналов «Авария» (при полностью исправной системе выход реле находится в закрытом положении), «Пожар 1», «Пожар 2» и «Пуск» с помощью дискретных выходов типа электромагнитное реле (клеммы XT5, приложение А);

- регистрацию всех событий.

ШУС изготавливается в нескольких модификациях:




ШУС

-

X

-

XX

-

XX

-

X

-

XXXP

 ТУ 4371-122-00226827-2013

1

2

3

4

5

где:

1 – количество объектов управления (количество подключённых пожарных насосных установок);

2 – наличие резервного аварийного ввода питания (маркируется установкой символа «Рв»);

3 – конструктивное исполнение (степень защиты оболочкой) IP54;

4 – тип применяемых контроллеров: производитель фирма «Овен» (маркируется О);

5 – размер, определяющий глубину шкафа, мм.


документация дата изменения размер формат
17.03.2015
454 Кб
pdf
01.12.2015
1737 Кб
pdf
15.07.2016
1871 Кб
pdf
14.08.2017
130 Кб
pdf
13.03.2017
51 Кб
pdf
  Цена является ориентировочной. Итоговая стоимость рассчитывается по запросу.

Наименование Цена, руб.
шкаф управления и сигнализации ШУС-1-Pв-IP54-O-220 P

~108500

шкаф управления и сигнализации ШУС-1-Pв-IP54-O-150 P

~110000

шкаф управления и сигнализации ШУС-32-Pв-IP54-O-150 P для "Бастиона"

~110000
