Жокей-насос с гидробаком

Жокей-насос с гидробаком предназначен для поддержания постоянного давления в трубопроводе, необходимого для срабатывания узлов управления в установках пожаротушения.

В системах пожаротушения устанавливают промежуточную мембранную емкость (сосуд) вместимостью не менее 40 л.

При использовании жокей-насоса в установках пожаротушения необходимо дополнительно руководствоваться СП 5.13130 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования».

Технические характеристики

Жокей-насос с гидробаком соответствует климатическому исполнению О, категории размещения 4 по ГОСТ 15150-69, но для работы с нижним предельным значением температуры плюс 5°С.

Технические характеристики жокей-насоса

 Модель жокей-насоса

 Расход Q, л/с

 Диапазон рабочих давлений ∆р, кг/см2

 Мощность Р, кВт

CR 3-3

0-0,5

2,0-1,8

0,37

CR 3-4

2,6-2,2

0,37

CR 3-5

3,2-2,7

0,37

CR 3-6

4,0-3,5

0,55

CR 3-7

4,5-4,0

0,55

CR 3-8

5,2-4,5

0,75

CR 3-9

5,9-5,0

0,75

CR 3-10

6,5-5,7

0,75

CR 3-11

7,2-6,2

1,1

CR 3-12

7,9-7,0

1,1

CR 3-13

8,2-7,5

1,1

CR 3-15

9,8-8,4

1,1

CR 3-17

12,0-10,0

1,5

CR 3-19

12,8-10,9

1,5

CR 3-21

13,8-13,4

2,2

CR 3-23

15,0-14,6

2,2

CR 3-25

16,7-15,8

2,2

Управление жокей-насосом осуществляется посредством шкафа управления, который обеспечивает режимы работы: «Ручной» - «Автоматический» - «Блокировка»; контроль и индикацию наличия фаз; выдачу информации о состоянии устройств на пост охраны.

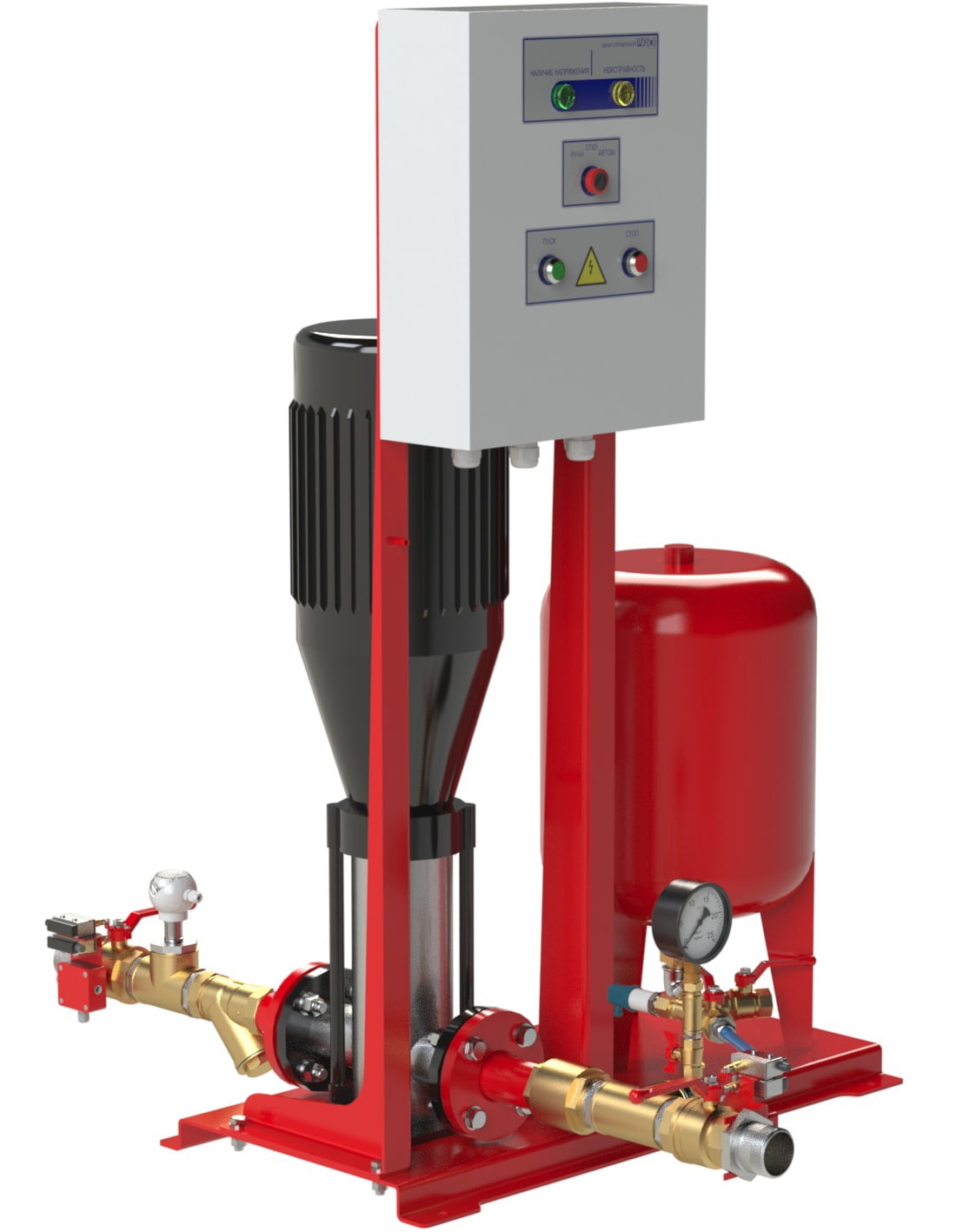

Жокей-насос с гидробаком

1-Рама; 2-Жокей-насос; 3-Гидробак; 4-Указатель уровня жидкости УКУ-1; 5-Клапан обратный DN 32; 6-Кран шаровый DN 32; 7-Манометр; 8-Шкаф управления, 9-Преобразователь давления.

Функциональные возможности и особенности:

  • Допускаются частые включения-отключения;
  • Имеет небольшие габаритные размеры благодаря вертикальной конструкции;
  • Для управления и контроля поставляется в комплекте со шкафом управления;
  • Возможность интеграции в общую систему пожаротушения с передачей данных по открытому протоколу MODBUS RTU;
  • Дистанционный запуск и управление по интерфейсу RS-485.

Габаритные размеры*

Жокей-насос с гидробаком

*На рисунке приведены габаритные размеры установки с жокей-насосом модели CR 3-10, гидробак V=50 л

** Габаритные размеры установки зависят от модели жокей-насоса и объема гидробака.

Схема внешних подключений

Схема внешних подключений

Стоимость установки зависит от конфигурации: модели жокей-насоса, объема гидробака (от 50 л до 200 л).



Наименование Цена, руб.
Жокей-насос с гидробаком Cтоимость по запросу
